Bể xử lý nước thải sinh hoạt: Cấu tạo, sơ đồ, cách chọn

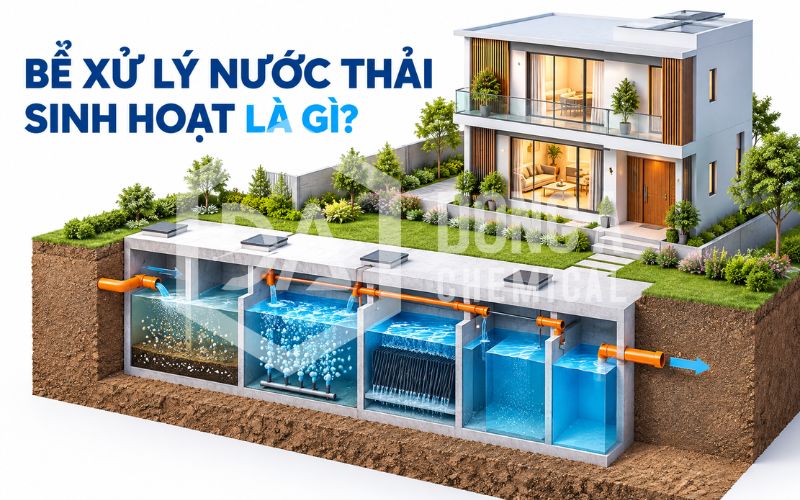

1. Bể xử lý nước thải sinh hoạt là gì?

Bể xử lý nước thải sinh hoạt là công trình thực hiện một hoặc nhiều công đoạn xử lý nước thải phát sinh từ hoạt động vệ sinh, tắm giặt, nấu ăn và các hoạt động sinh hoạt khác. Bể có thể được xây dựng riêng lẻ hoặc tích hợp nhiều ngăn trong cùng một kết cấu.

Trong thực tế, thuật ngữ này thường được sử dụng để chỉ cả cụm bể xử lý. Tuy nhiên, cần phân biệt ba phạm vi:

• Bể chức năng: Đảm nhiệm một công đoạn cụ thể như điều hòa, xử lý sinh học hoặc lắng.

• Cụm bể tích hợp: Gồm nhiều ngăn liên kết trong một kết cấu chung.

• Hệ thống xử lý hoàn chỉnh: Bao gồm công trình thu gom, các bể xử lý, thiết bị, đường ống, điều khiển và công đoạn quản lý bùn.

Hiểu rõ phạm vi giúp chủ đầu tư đánh giá đầy đủ báo giá, tránh nhầm chi phí phần thân bể với chi phí toàn bộ hệ thống.

Bể xử lý nước thải sinh hoạt khác bể tự hoại như thế nào?

Bể tự hoại chủ yếu thực hiện lắng, lưu giữ cặn và phân hủy một phần chất hữu cơ trong điều kiện kỵ khí. Nước ra khỏi bể vẫn cần được xem xét xử lý tiếp theo tùy phương án thu gom, điều kiện tiếp nhận và yêu cầu chất lượng.

EPA cũng lưu ý một số hệ thống xử lý tại chỗ cần công nghệ bổ sung để kiểm soát chất ô nhiễm, nitơ hoặc vi sinh vật. Vì vậy, không thể mặc định chỉ cần bể tự hoại là đáp ứng mọi yêu cầu xử lý.

Tiêu chí	Bể tự hoại	Cụm bể xử lý nước thải sinh hoạt
Vai trò chính	Xử lý sơ bộ, giữ cặn	Thực hiện nhiều công đoạn theo mục tiêu thiết kế
Cấu hình	Thường gồm các ngăn lắng, phân hủy và ngăn tiếp theo	Thay đổi theo công nghệ, công suất và chất lượng đầu ra
Thiết bị	Tương đối đơn giản	Có thể gồm bơm, máy thổi khí, thiết bị khuấy, màng lọc, điều khiển
Quản lý vận hành	Kiểm tra và hút bùn theo tình trạng thực tế	Theo dõi đồng thời thiết bị, quá trình xử lý và chất lượng nước



Khi nào cần đánh giá xây mới hoặc nâng cấp hệ thống?

Chủ đầu tư nên khảo sát lại nhu cầu xử lý khi xây dựng công trình mới, tăng số người sử dụng, mở rộng hoạt động hoặc phát hiện hệ thống hiện hữu vận hành không ổn định.

Việc đánh giá cũng cần thực hiện khi thay đổi phương án đấu nối hay yêu cầu đầu ra. Quyết định xây mới, cải tạo hoặc tận dụng bể cũ phải dựa trên khảo sát kỹ thuật và hồ sơ môi trường của công trình.

2. Cấu tạo bể xử lý nước thải sinh hoạt gồm những hạng mục nào?

Cấu tạo bể xử lý nước thải sinh hoạt phụ thuộc vào công nghệ được lựa chọn. Để dễ hình dung, có thể chia các hạng mục thành nhóm tiếp nhận, xử lý chính, hoàn thiện chất lượng nước và quản lý bùn.

Nhóm thu gom và tiền xử lý

Nhóm này tiếp nhận nước thải, loại bỏ vật thể có thể gây cản trở thiết bị và chuẩn bị điều kiện cho công đoạn tiếp theo. Các hạng mục có thể gồm hố thu, song chắn rác, thiết bị tách rác, công trình tách dầu mỡ và bể điều hòa.

Tách rác giúp hạn chế vật thể lớn đi vào bơm, đường ống và thiết bị phía sau. Điều hòa dòng thải giúp giảm tác động của biến động lưu lượng; đây là vấn đề đáng chú ý vì dòng thải tăng đột ngột có thể gây quá tải công đoạn sinh học. www3.epa.gov

Khi khảo sát, cần xác định riêng nguồn nước bếp, lịch phát sinh nước thải và khả năng vệ sinh các vị trí thu gom.

Nhóm xử lý sinh học

Nhóm xử lý sinh học sử dụng hoạt động của vi sinh vật để chuyển hóa các chất ô nhiễm phù hợp. Tùy mục tiêu, hệ thống có thể bố trí vùng hiếu khí, thiếu khí hoặc các vùng phản ứng khác.

Trong xử lý nitơ, quá trình nitrate hóa diễn ra trong điều kiện hiếu khí, chuyển amoni thành nitrite và nitrate. Quá trình khử nitrate diễn ra trong điều kiện thiếu khí, chuyển nitrate hoặc nitrite thành khí nitơ. Hai quá trình cần được phối hợp theo thiết kế để đạt mục tiêu xử lý. epa.gov

Không nên nhầm bể thiếu khí với bể kỵ khí. Khi lựa chọn công nghệ, cần làm rõ điều kiện phản ứng, mục tiêu xử lý và dòng tuần hoàn tương ứng.

Nhóm tách cặn, khử trùng và quản lý bùn

Sau xử lý sinh học, hệ thống cần phương án phân tách chất rắn khỏi nước. Công đoạn này có thể sử dụng bể lắng hoặc phương án khác tùy công nghệ.

Khử trùng được bố trí khi có yêu cầu kiểm soát vi sinh vật. Chất lượng xử lý phía trước ảnh hưởng trực tiếp đến hiệu quả khử trùng; nước cần được xử lý phù hợp trước khi thực hiện công đoạn này. Disinfection for Small Systems EPA 832-F-03-024

Bùn phát sinh cũng cần có phương án thu gom, lưu giữ và chuyển xử lý. Hồ sơ thiết kế nên thể hiện rõ vị trí tiếp cận để hút bùn hoặc bố trí thiết bị xử lý bùn.

Thiết bị và cấu kiện đi kèm

Ngoài thân bể, chủ đầu tư cần kiểm tra phạm vi cung cấp các hạng mục:

Nhóm hạng mục	Nội dung cần làm rõ
Thiết bị công nghệ	Bơm, máy thổi khí, máy khuấy hoặc thiết bị khác theo phương án
Đường ống	Tuyến nước, khí, bùn, tuần hoàn và van điều chỉnh
Điện điều khiển	Tủ điện, chế độ điều khiển, tín hiệu cảnh báo
Tiếp cận bảo trì	Cửa kiểm tra, vị trí tháo lắp, không gian thao tác
Hạng mục phụ trợ	Thông hơi, thu gom mùi, chống thấm và thoát nước khu vực

Danh mục đầy đủ giúp so sánh các phương án đầu tư trên cùng một phạm vi công việc.

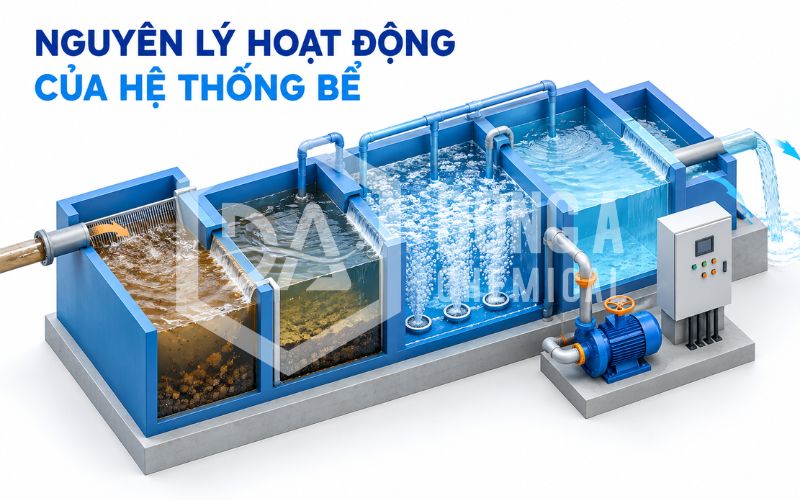

3. Sơ đồ và nguyên lý hoạt động của hệ thống bể

Sơ đồ công nghệ thể hiện thứ tự xử lý và mối liên hệ giữa các hạng mục. Khi xem bản vẽ, cần đọc đồng thời tuyến nước, tuyến bùn và các dòng tuần hoàn.

Sơ đồ minh họa cấu hình thiếu khí – hiếu khí

Một cấu hình có thể được trình bày theo trình tự:

Tiếp nhận và tách rác → Điều hòa → Thiếu khí → Hiếu khí → Tách bùn → Khử trùng theo yêu cầu → Đầu ra.

Đây là sơ đồ minh họa. Công trình thực tế có thể bổ sung tiền xử lý, xử lý phốt pho, lọc hoàn thiện hoặc sử dụng cấu hình khác.

Trong phần thuyết minh, cần chỉ rõ nước được đưa qua từng công đoạn bằng bơm hay tự chảy, đâu là vị trí lấy mẫu và chất lượng đầu ra được đánh giá tại đâu.

Cách đọc dòng bùn và dòng tuần hoàn

Bản vẽ chỉ thể hiện dòng nước sẽ chưa đủ để hiểu toàn bộ quá trình. Với cấu hình có tuần hoàn, cần xác định:

• Điểm lấy và điểm trả dòng tuần hoàn.

• Tuyến bùn quay về quá trình sinh học.

• Tuyến bùn dư ra khỏi hệ thống.

• Thiết bị kiểm soát từng dòng.

• Vị trí đo, điều chỉnh và kiểm tra.

Các thông tin này giúp người vận hành hiểu mục đích của từng bơm, van và đường ống, đồng thời hỗ trợ xác định vị trí cần kiểm tra khi có sự cố.

Sơ đồ thay đổi thế nào khi sử dụng SBR hoặc MBR?

Với công nghệ SBR, các giai đoạn xử lý được tổ chức theo chu kỳ. Quá trình nạp nước, phản ứng, lắng và rút nước có thể thực hiện trong cùng bể phản ứng theo trình tự điều khiển. Vì vậy, không thể áp dụng nguyên trạng sơ đồ dòng liên tục cho mọi hệ SBR. epa.gov

Với công nghệ MBR, xử lý sinh học được kết hợp với phân tách chất rắn bằng màng. Phương án này có thể giảm nhu cầu diện tích so với một số cấu hình truyền thống, nhưng cần xem xét chi phí, năng lượng và yêu cầu vận hành. epa.gov

Khi so sánh công nghệ, chủ đầu tư nên yêu cầu giải thích bằng sơ đồ cụ thể thay vì chỉ dựa vào tên viết tắt.

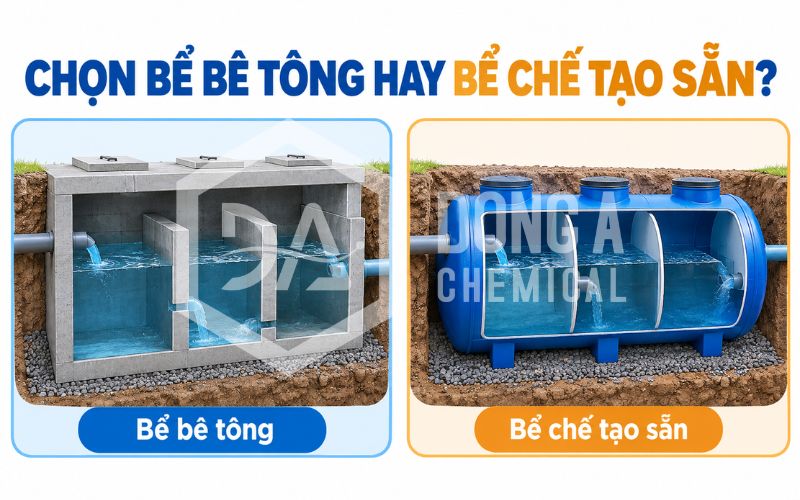

4. Nên chọn bể bê tông hay bể chế tạo sẵn?

Vật liệu thân bể và công nghệ xử lý là hai yếu tố cần đánh giá riêng. Một loại vật liệu có thể được sử dụng cho nhiều cấu hình công nghệ khác nhau.

Bể bê tông cốt thép

Với phương án bê tông cốt thép, hồ sơ cần làm rõ kích thước, kết cấu, chống thấm, mạch ngừng và cách bố trí thiết bị. Chủ đầu tư nên xem xét khả năng sửa chữa, vệ sinh và tiếp cận từng ngăn sau khi hoàn thành công trình.

Nếu đặt ngầm, cần có đánh giá điều kiện địa chất, nước ngầm và tải trọng tác động theo thiết kế xây dựng.

Bể composite hoặc bể kim loại

Đối với bể chế tạo sẵn, cần kiểm tra thông số sản phẩm, điều kiện vận chuyển, lắp đặt, yêu cầu nền móng và giới hạn sử dụng.

Với bể kim loại, hồ sơ nên thể hiện vật liệu, giải pháp bảo vệ chống ăn mòn và quy trình bảo trì. Với bể composite, cần làm rõ kết cấu, vị trí gia cường và điều kiện lắp ngầm hoặc đặt nổi theo hướng dẫn thiết kế.

Tiêu chí so sánh phương án

Tiêu chí	Câu hỏi cần đặt ra
Mặt bằng	Có đủ diện tích lắp đặt và bảo trì không?
Vận chuyển	Có đường đưa thiết bị hoặc thân bể vào vị trí không?
Tiến độ	Thời gian thi công có phù hợp kế hoạch dự án không?
Kết cấu	Phương án đã xét điều kiện nền và tải trọng chưa?
Bảo trì	Có thể thay bơm, máy khuấy, đường ống hoặc màng lọc không?
Mở rộng	Khi tăng công suất, cần bổ sung những hạng mục nào?
Chi phí	Báo giá đã bao gồm đầy đủ công việc phụ trợ chưa?

Phương án phù hợp cần được lựa chọn từ điều kiện công trình và hồ sơ kỹ thuật cụ thể.

5. Cách xác định dung tích và lựa chọn cấu hình phù hợp

Chọn dung tích bể xử lý nước thải sinh hoạt cần dựa trên dữ liệu đầu vào. Số người sử dụng là một thông tin quan trọng nhưng chưa đủ để quyết định toàn bộ kích thước.

Thu thập dữ liệu trước khi thiết kế

Chủ đầu tư nên chuẩn bị:

• Loại công trình, số người và lịch hoạt động.

• Lượng nước sử dụng, lượng nước thải thực tế nếu có.

• Thời điểm phát sinh nước thải tập trung.

• Nguồn nước bếp, giặt là hoặc nguồn thải đặc thù.

• Kết quả phân tích chất lượng nước.

• Mặt bằng, cao độ và hiện trạng thu gom.

• Yêu cầu đấu nối hoặc chất lượng đầu ra.

• Kế hoạch tăng quy mô trong tương lai.

Đối với công trình đang hoạt động, dữ liệu đo thực tế giúp giảm phụ thuộc vào giả định.

Phân biệt công suất xử lý với dung tích bể

Công suất xử lý thường được thể hiện bằng m³/ngày, còn dung tích bể được thể hiện bằng m³.

Ví dụ, hệ thống có công suất 50 m³/ngày không đồng nghĩa tổng dung tích các bể phải bằng 50 m³. Mỗi công đoạn cần được tính theo nhiệm vụ riêng, điều kiện dòng chảy và thông số thiết kế.

Khi đọc hồ sơ, nên yêu cầu bảng thể hiện công suất tính toán, dung tích hữu ích và kích thước từng hạng mục để dễ kiểm tra.

Lựa chọn theo đặc điểm công trình

Loại công trình	Dữ liệu cần ưu tiên khảo sát
Khách sạn	Công suất phòng, biến động khách, nguồn nước bếp và giặt là
Trường học	Lịch học, thời điểm nghỉ, hoạt động nhà ăn
Khu dân cư	Số người thực tế, mức độ lấp đầy, lịch tăng dân số
Nhà máy	Số ca, số lao động, giờ ăn và phân tuyến nước thải
Tòa nhà văn phòng	Tỷ lệ sử dụng, giờ cao điểm, dịch vụ ăn uống

Bảng trên là gợi ý thu thập thông tin. Kích thước và công nghệ vẫn cần được xác định qua tính toán.

Xác định rõ yêu cầu đầu ra

Trước khi chốt phương án, cần làm rõ nước sau xử lý được đấu nối hay xả ra nguồn tiếp nhận, những thông số nào phải kiểm soát và căn cứ áp dụng.

Hồ sơ kỹ thuật nên ghi cụ thể mục tiêu đầu ra thay vì chỉ sử dụng cụm từ “đạt chuẩn”. Điều này tạo cơ sở cho thiết kế, lựa chọn thiết bị, nghiệm thu và đánh giá vận hành.

6. Chi phí xây dựng và vận hành phụ thuộc vào những gì?

Chi phí bể xử lý nước thải sinh hoạt cần được xem xét theo toàn bộ vòng đời sử dụng. Giá đầu tư ban đầu chỉ phản ánh một phần ngân sách.

Chi phí đầu tư ban đầu

Dự toán nên tách rõ khảo sát, thiết kế, xây dựng hoặc chế tạo thân bể, thiết bị, đường ống, điện điều khiển, lắp đặt và chạy thử.

Ngoài ra, cần xác định phạm vi nền móng, đào đắp, hoàn trả mặt bằng, xử lý mùi và các công việc liên quan. Hai báo giá có cùng công suất vẫn có thể khác nhau đáng kể về phạm vi cung cấp.

Chi phí vận hành

Khi so sánh phương án, nên yêu cầu dự toán theo các nhóm:

• Điện năng.

• Vật tư và hóa chất theo công nghệ.

• Nhân sự vận hành.

• Kiểm tra chất lượng nước.

• Bảo dưỡng, sửa chữa và thay thế thiết bị.

• Thu gom, vận chuyển và xử lý bùn.

Các dự toán cần ghi rõ giả định về thời gian hoạt động và tải lượng. Chủ đầu tư cũng nên làm rõ công việc nào tự thực hiện, công việc nào thuê dịch vụ.

Chuẩn bị thông tin để nhận báo giá sát thực tế

Một yêu cầu báo giá hữu ích nên kèm loại công trình, công suất dự kiến, vị trí lắp đặt, bản vẽ mặt bằng, kết quả phân tích nếu có và phạm vi mong muốn.

Nếu cải tạo hệ thống cũ, cần bổ sung sơ đồ hiện trạng, danh sách thiết bị và vấn đề đang gặp. Dữ liệu càng rõ, phương án và ngân sách càng dễ đánh giá.

7. Lưu ý vận hành và các dấu hiệu cần kiểm tra

Vận hành cần bám theo hướng dẫn được bàn giao cho chính hệ thống đó. Nhật ký nên ghi nhận tình trạng thiết bị, thông số theo dõi, sự cố và các lần điều chỉnh.

Kiểm tra định kỳ theo từng nhóm công việc

Có thể tổ chức kế hoạch thành ba nhóm: kiểm tra thiết bị, kiểm soát quá trình xử lý và đánh giá chất lượng đầu ra.

Người phụ trách cần biết chỉ số nào được đo, vị trí đo, tần suất và cách xử lý khi vượt phạm vi vận hành. Các thay đổi nên được ghi lại để đối chiếu trước và sau điều chỉnh.

Khi xuất hiện mùi, bọt hoặc nước đục

Những biểu hiện bất thường cần được kiểm tra cùng dữ liệu vận hành. Chỉ nhìn màu nước hoặc bọt chưa đủ để xác định nguyên nhân.

Hiện tượng	Nội dung nên kiểm tra trước
Mùi tăng	Vị trí phát sinh, tình trạng vệ sinh, thu gom và thiết bị
Nước ra đục	Kết quả lấy mẫu, tình trạng tách cặn, thay đổi tải
Bọt bất thường	Nguồn thải mới, lịch vệ sinh, dữ liệu quá trình
Thiết bị chạy khác thường	Cảnh báo, dòng điện, tiếng ồn, lịch bảo dưỡng

Sau kiểm tra ban đầu, đơn vị chuyên môn cần xác định nguyên nhân và đề xuất điều chỉnh phù hợp. Tránh thay đổi đồng thời nhiều thông số khiến khó đánh giá hiệu quả.

Khi nào cần xem xét nâng cấp?

Nên đánh giá nâng cấp khi quy mô sử dụng tăng, dữ liệu đầu vào khác đáng kể so với thiết kế hoặc hệ thống thường xuyên không đáp ứng mục tiêu đầu ra.

Quá trình đánh giá cần phân biệt thiếu công suất với vấn đề thiết bị, điều khiển và vận hành. Kết quả khảo sát sẽ giúp xác định phần có thể tận dụng và hạng mục cần bổ sung.

8. Câu hỏi thường gặp về bể xử lý nước thải sinh hoạt

1. Có thể đặt bể ngầm không?

Có thể xem xét phương án đặt ngầm khi thiết kế đáp ứng điều kiện kết cấu, địa chất, nước ngầm, chống thấm và tiếp cận bảo trì. Cần kiểm tra cả khả năng đưa thiết bị vào và tháo thiết bị ra sau này.

2. Có thể tận dụng bể cũ khi cải tạo không?

Cần khảo sát kết cấu, dung tích, cao độ, chống thấm và khả năng bố trí công nghệ mới. Việc tận dụng nên dựa trên đánh giá tổng thể, bao gồm chi phí cải tạo và khả năng vận hành lâu dài.

3. Công trình ít diện tích nên chọn công nghệ nào?

Trước hết cần cung cấp mặt bằng, công suất, chất lượng đầu vào và yêu cầu đầu ra. Các phương án tiết kiệm diện tích phải được so sánh cùng chi phí và năng lực vận hành, thay vì lựa chọn chỉ theo kích thước thân bể.

4. Bao lâu cần hút bùn và bảo trì?

Tần suất cần được xác định theo thiết kế, lượng bùn phát sinh, dung tích lưu chứa, tình trạng thiết bị và dữ liệu vận hành. Đơn vị bàn giao nên cung cấp lịch kiểm tra cùng tiêu chí điều chỉnh tần suất.

5. Nước sau xử lý nhìn trong có thể tái sử dụng không?

Độ trong không phản ánh đầy đủ chất lượng nước. Muốn tái sử dụng cần xác định mục đích, các chỉ tiêu chất lượng liên quan và phương án kiểm soát phù hợp; không nên quyết định chỉ bằng quan sát.

Lựa chọn bể xử lý nước thải sinh hoạt cần bắt đầu từ dữ liệu công trình, mục tiêu đầu ra và điều kiện vận hành. Một hồ sơ rõ về công suất, cấu hình, thiết bị, chi phí và trách nhiệm bàn giao sẽ giúp chủ đầu tư đánh giá phương án thuận lợi hơn.

Doanh nghiệp cần tư vấn thiết kế hoặc cải tạo hệ thống nên chuẩn bị mặt bằng, lưu lượng dự kiến và hiện trạng nguồn thải để đơn vị chuyên môn khảo sát, đề xuất giải pháp phù hợp.
